Từ một tấm thép cho đến toàn bộ khung xe: Phụ tùng dập ô tô quan trọng thế nào?

Trong quá trình sản xuất ô tô, động cơ, hệ thống ba điện và buồng lái thông minh thường thu hút sự chú ý của người tiêu dùng hơn, nhưng điều thực sự quyết định liệu một chiếc ô tô có khung xương chắc khỏe và nền tảng ổn định hay không lại chính là những bộ phận dập tưởng chừng như không dễ thấy của xe. Bắt đầu từ tấm thép ban đầu, thông qua việc dập, tạo hình, kết nối và lắp ráp, khung an toàn và nền kết cấu của toàn bộ chiếc xe cuối cùng đã được chế tạo. Có thể nói, nếu không có phụ tùng dập ô tô chất lượng cao thì không thể có được một chiếc xe hoàn chỉnh về độ an toàn, chất lượng và công năng vận hành đúng nghĩa.

1. Ô tô là gì bộ phận dập ?

Trong sản xuất ô tô, việc dập các bộ phận ô tô là một trong những nền tảng của sản xuất ô tô. Cho dù đó là cấu trúc thân xe, hiệu suất an toàn, chất lượng bề ngoài và độ chính xác lắp ráp, chúng đều liên quan chặt chẽ đến các bộ phận được dán tem. Mặc dù chúng thường được giấu bên trong thân xe và người tiêu dùng không dễ dàng nhìn thấy nhưng chúng lại đóng vai trò quan trọng như “bộ xương của ô tô”. Hiểu được các bộ phận dập ô tô là gì sẽ giúp bạn hiểu toàn diện hơn về logic cốt lõi của sản xuất ô tô.

(1) Định nghĩa các bộ phận dập ô tô
Các bộ phận dập ô tô đề cập đến các bộ phận ô tô được làm bằng tấm kim loại (như tấm thép, tấm nhôm, v.v.) làm nguyên liệu thô và được xử lý thông qua đục lỗ, vẽ, uốn, gấp mép, tạo hình và các quy trình khác với sự trợ giúp của thiết bị dập và khuôn. Loại bộ phận này có đặc điểm là độ chính xác kích thước cao, độ bền ổn định và phù hợp cho sản xuất hàng loạt. Đây là một trong những loại phụ tùng được sử dụng rộng rãi nhất trong ngành công nghiệp ô tô.

Trong sản xuất ô tô, các bộ phận dập chủ yếu tập trung ở hệ thống thân xe, tạo thành cấu trúc chính của thân xe màu trắng (BIW), đồng thời cũng có mặt trong một số khung gầm và giá đỡ chức năng.

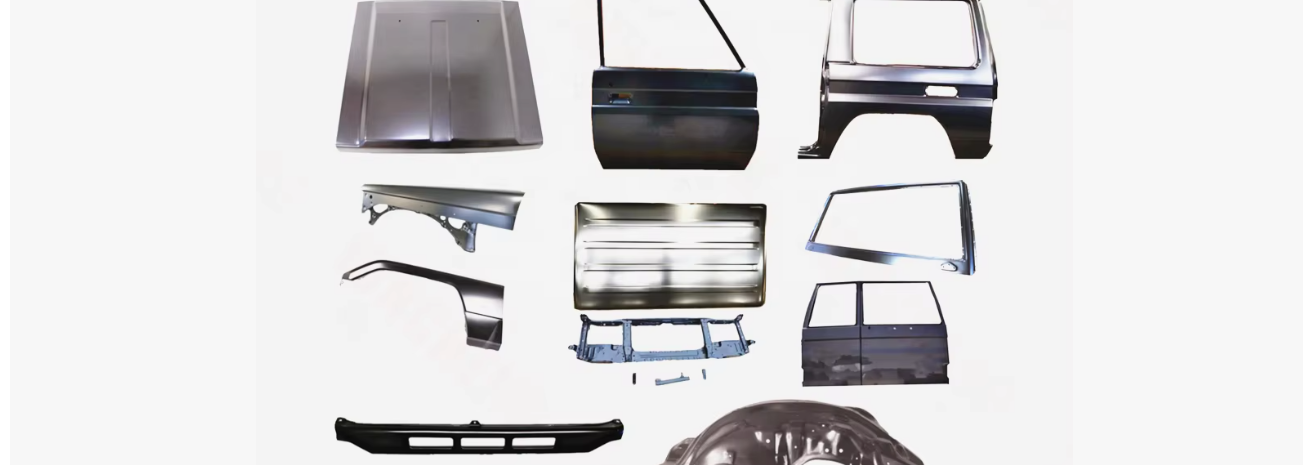

(2) Các loại phụ tùng dập ô tô chính
Theo các chức năng khác nhau của chúng trên xe, các bộ phận dập ô tô thường có thể được chia thành các loại sau:
Bộ phận dập kết cấu
Các bộ phận kết cấu là hạng mục quan trọng nhất của các bộ phận dập ô tô, chủ yếu chịu tải trọng của xe và năng lượng va chạm. Ví dụ: dầm dọc trước và sau, dầm ngang, dầm ngưỡng cửa, trụ A/B/C, v.v. Những bộ phận này quyết định trực tiếp đến độ cứng, độ bền và tính năng an toàn của thân xe, đồng thời đóng vai trò cốt lõi trong việc bảo vệ khoang hành khách khi xảy ra tai nạn.

Bộ phận dập được bao phủ
Các bộ phận che phủ chủ yếu nằm ở bên ngoài thùng xe. Chúng không chỉ mang kiểu dáng, chức năng thẩm mỹ mà còn có độ bền kết cấu nhất định. Các bộ phận che phủ phổ biến bao gồm tấm bên ngoài cửa, mui xe, cửa sau, chắn bùn, v.v. Những bộ phận được dán tem như vậy đòi hỏi chất lượng bề mặt và độ chính xác tạo hình cực cao, đồng thời đáp ứng các yêu cầu về trọng lượng nhẹ và bảo vệ người đi bộ.

Các bộ phận gia cố và dập chức năng
Những bộ phận như vậy thường được sử dụng để gia cố cục bộ hoặc hỗ trợ chức năng, chẳng hạn như dầm chống va chạm cửa, tấm gia cố, giá đỡ, giá đỡ, v.v. Mặc dù có kích thước không lớn nhưng nó đóng một vai trò quan trọng trong việc cải thiện độ bền, độ ổn định và an toàn cục bộ.

(3) Quy trình sản xuất phụ tùng dập ô tô
Việc sản xuất các bộ phận dập ô tô thường bắt đầu bằng thép tấm và dần dần được hình thành qua nhiều quy trình.
Đầu tiên là chuẩn bị vật liệu, lựa chọn các tấm có độ dày và mức độ bền khác nhau tùy theo mục đích của bộ phận. Sau đó bước vào quy trình dập, trong đó việc đột bao hình, vẽ, đục lỗ, gấp mép và các hoạt động khác được hoàn thành thông qua đột và khuôn. Các bộ phận phức tạp thường yêu cầu xử lý liên tục nhiều khuôn để đảm bảo độ chính xác về hình dạng và kích thước. Cuối cùng, việc tạo hình và kiểm tra được thực hiện để đảm bảo các bộ phận đáp ứng các yêu cầu về lắp ráp và an toàn.

Quá trình này có yêu cầu cực kỳ cao về thiết bị, thiết kế khuôn mẫu và kiểm soát quy trình. Là mắt xích có hàm lượng kỹ thuật và mức độ đầu tư cao trong sản xuất ô tô.

(4) Vai trò quan trọng của phụ tùng dập ô tô
Xây dựng bộ xương cấu trúc cơ thể
Các bộ phận dập của ô tô được kết nối thông qua hàn, tán đinh, v.v. để tạo thành một khung kết cấu thân xe hoàn chỉnh, tạo thành nền tảng vững chắc cho toàn bộ chiếc xe. Sự ổn định của kết cấu thân xe ảnh hưởng trực tiếp đến khả năng xử lý, độ an toàn và độ bền của xe.

Xác định hiệu suất an toàn thụ động
Trong trường hợp xảy ra tai nạn va chạm, các bộ phận kết cấu được dập sẽ hấp thụ năng lượng va chạm thông qua biến dạng hợp lý và ngăn lực va chạm xâm nhập trực tiếp vào khoang hành khách. Khu vực hấp thụ năng lượng của thân xe và kết cấu bảo vệ khoang hành khách gần như hoàn toàn được cấu tạo từ các bộ phận được đóng dấu.

Ảnh hưởng đến chất lượng xe và độ chính xác lắp ráp
Độ chính xác về kích thước của các bộ phận được dập xác định tính nhất quán của việc lắp ráp thân máy. Nếu độ chính xác dập không đủ sẽ dễ dẫn đến các vấn đề như khe hở cửa không đều, tiếng ồn bất thường, độ kín kém, ảnh hưởng đến chất lượng của toàn bộ xe.

2. Tại sao bộ phận dập ô tô quyết định độ bền của thùng xe?

Khi đánh giá một chiếc xe có “mạnh” và “an toàn” hay không, người ta có xu hướng tập trung vào chỉ số cốt lõi là sức bền thân xe. Điều thực sự quyết định độ bền của thân xe không phải là bề ngoài trông dày hay nặng mà là số lượng lớn các chi tiết tem xe ẩn bên trong thân xe. Thông qua việc lựa chọn vật liệu, thiết kế kết cấu và độ chính xác trong sản xuất, họ cùng nhau xây dựng hệ thống chịu lực và khung an toàn cho toàn bộ xe, từ đó xác định cơ bản độ bền của thân xe.

(1) Bản chất của sức mạnh cơ thể là gì?
Độ bền của cơ thể không tương đương với "độ dày tấm thép", mà đề cập đến khả năng chống biến dạng và duy trì tính toàn vẹn cấu trúc của cơ thể khi chịu tác dụng của ngoại lực, điều này chủ yếu được thể hiện ở ba khía cạnh:

Độ cứng tổng thể: thân xe duy trì sự ổn định về hình dạng trong quá trình lái xe, đánh lái và va chạm;

Sức mạnh cục bộ: các bộ phận chính có thể chịu được tải trọng tập trung;

Hiệu suất va chạm: hấp thụ năng lượng thông qua biến dạng có trật tự khi xảy ra tai nạn và bảo vệ khoang hành khách.

Ba điểm này hầu như đều được hiện thực hóa nhờ các bộ phận dập trên thân xe.

(2) Bộ phận dập tạo thành “bộ xương cơ khí” của thân xe
Ô tô không được làm từ một miếng thép duy nhất mà từ hàng trăm, thậm chí hàng nghìn bộ phận được đóng dấu kết nối với nhau. Các bộ phận này không được ghép ngẫu nhiên với nhau mà được sắp xếp một cách khoa học để tạo thành một cấu trúc cơ khí tương tự như “bộ xương người”.

Ví dụ, dầm dọc trước và sau có nhiệm vụ chịu và truyền lực va chạm phía trước và phía sau; các cột A, B, C đỡ mái và bảo vệ an toàn bên hông; các dầm ngưỡng cửa và dầm ngang tăng cường độ bền của đáy. Chính sự kết hợp hợp lý của các bộ phận kết cấu dập này sẽ tạo nên một đường chịu lực hoàn chỉnh, cho phép phân tán và tiêu hao ngoại lực, từ đó cải thiện đáng kể độ bền của thân xe.

(3) Đặc tính vật liệu xác định giới hạn trên của cường độ
Việc lựa chọn vật liệu của các bộ phận dập ô tô quyết định trực tiếp đến “trần” sức bền của thân xe. Việc sử dụng các tấm kim loại có mức độ bền khác nhau ở các bộ phận khác nhau là nguyên tắc cơ bản của thiết kế thân xe hiện đại.

Thép cường độ cao và thép cường độ siêu cao được sử dụng rộng rãi trong các bộ phận kết cấu quan trọng như dầm và cột dọc, có thể cải thiện đáng kể khả năng chống biến dạng mà không làm tăng trọng lượng; thép thông thường được sử dụng cho các bộ phận bao phủ bên ngoài, có tính đến cả khả năng tạo hình và chất lượng bề ngoài. Một số mẫu xe còn đưa hợp kim nhôm vào các bộ phận được dập để đạt được sự cân bằng giữa trọng lượng nhẹ và độ bền.

Nếu hiệu suất vật liệu của các bộ phận được dập không đủ, ngay cả khi thiết kế kết cấu hợp lý, độ bền của thân xe sẽ khó đáp ứng yêu cầu an toàn.

(4) Hình dáng kết cấu quan trọng hơn “độ dày”
Ưu điểm lớn nhất của quá trình dập là nó có thể xử lý các tấm kim loại phẳng thành các cấu trúc ba chiều phức tạp. Thông qua các thiết kế như gân gia cố, mép gấp, tiết diện khép kín, tấm thép mỏng cũng có thể có độ bền cực cao.

Ví dụ, dầm ngưỡng và cột thường sử dụng kết cấu kín hoặc nhiều khoang, khả năng chống uốn và xoắn của chúng cao hơn nhiều so với các tấm phẳng đơn giản. Ý tưởng "gia cố dựa trên hình dạng" này cho phép chiếc xe đạt được độ bền thân xe ở mức cao trong khi kiểm soát trọng lượng và tất cả điều này đều phụ thuộc vào khả năng thiết kế kết cấu của các bộ phận được dập.

(5) Độ chính xác của việc dập ảnh hưởng đến hiệu suất sức mạnh tổng thể
Độ bền của thân máy không chỉ phụ thuộc vào hiệu suất của từng bộ phận mà còn phụ thuộc vào tính nhất quán tổng thể của tất cả các bộ phận được đóng dấu sau khi lắp ráp. Nếu độ chính xác dập không đủ sẽ dẫn đến độ ăn khớp giữa các bộ phận kém, chất lượng hàn giảm, phân bố ứng suất kết cấu không đồng đều và cuối cùng là làm suy yếu sức bền của toàn bộ xe.

Các bộ phận dập có độ chính xác cao có thể đảm bảo vị trí chính xác của các mối hàn và kết nối chắc chắn, làm cho mỗi bộ phận kết cấu thực sự tạo thành một tổng thể. Đây là lý do vì sao các hãng xe hơi cao cấp có yêu cầu cực kỳ cao về quy trình dập và độ chính xác của khuôn.

(6) “Biến dạng có thể điều khiển” khi va chạm dựa vào thiết kế dập
Thân xe thực sự an toàn và có độ bền vượt trội không bị biến dạng hoàn toàn mà biến dạng từng bước theo đường thiết kế khi va chạm. Các bộ phận dập có thể kiểm soát chính xác trình tự biến dạng thông qua việc làm mỏng cục bộ, lỗ kích hoạt, cấu trúc nếp nhăn, v.v.

Các bộ phận dập phía trước được ưu tiên sập và hấp thụ năng lượng, đồng thời khu vực khoang hành khách duy trì độ bền cao mà không bị biến dạng. Cấu trúc thân xe “linh hoạt và cứng nhắc” này thể hiện độ bền và độ an toàn cao của ô tô hiện đại.

(7) Đảm bảo độ bền trong quá trình bảo trì và sử dụng
Trong quá trình sửa chữa tai nạn, nếu các bộ phận kết cấu được dán tem được sửa chữa không đều, các đặc tính vật liệu và hình thức kết cấu ban đầu sẽ bị phá hủy, thậm chí nếu hình dáng bên ngoài có vẻ được khôi phục như trước thì độ bền của thân xe có thể bị giảm đi đáng kể. Vì vậy, các hãng ô tô thường yêu cầu các bộ phận kết cấu dập chìa khóa phải được thay thế thay vì chỉ kéo căng và sửa chữa.
Điều này cũng cho thấy bản thân các bộ phận dập của ô tô là bộ phận cốt lõi tạo nên sức bền cho thân xe.

Sở dĩ bộ phận dập ô tô có thể quyết định độ bền của thân xe là vì chúng xây dựng nên bộ khung cơ khí và hệ thống an toàn của toàn bộ chiếc xe từ nhiều cấp độ như vật liệu, kết cấu, độ chính xác và phương thức kết nối. Thân xe có bền hay không không phụ thuộc vào vật liệu sử dụng có bền hay không mà phụ thuộc vào các bộ phận dập được thiết kế khoa học, chế tạo chính xác và bố trí hợp lý hay không. Có thể nói, chính những bộ phận dập ô tô vô hình nhưng vô cùng quan trọng này mới thực sự quyết định độ an toàn và chất lượng của một chiếc ô tô.

Ưu điểm của bộ phận dập ô tô:

3. Cách bảo dưỡng bộ phận dập ô tô

Các bộ phận dập ô tô được sử dụng rộng rãi trong cấu trúc thân xe và lớp phủ bên ngoài, đồng thời là cơ sở cho độ bền, độ an toàn và độ bền của toàn bộ chiếc xe. Mặc dù hầu hết các bộ phận được dán tem không dễ dàng nhìn thấy trong quá trình sử dụng bình thường nhưng tình trạng của chúng sẽ ảnh hưởng trực tiếp đến hiệu suất an toàn và tuổi thọ sử dụng của xe. Vì vậy, việc bảo dưỡng khoa học và hợp lý các bộ phận dập ô tô có ý nghĩa rất lớn trong việc kéo dài tuổi thọ của xe và đảm bảo an toàn khi lái xe.

(1) Hiểu đúng ý nghĩa của việc bảo dưỡng các bộ phận dập ô tô
Các bộ phận dập ô tô chủ yếu được dập và tạo hình từ tấm thép hoặc tấm nhôm. Chúng dễ bị ăn mòn, mỏi hoặc biến dạng khi tiếp xúc lâu ngày với không khí, độ ẩm, muối và tạp chất trên đường. Nếu không được bảo trì, ít nhất hình thức bên ngoài và cách lắp ráp sẽ bị ảnh hưởng, độ bền kết cấu của thân xe sẽ bị suy yếu và tệ nhất là hiệu suất an toàn khi va chạm sẽ bị giảm sút. Vì vậy, việc bảo dưỡng các bộ phận có tem không phải là “tùy chọn” mà là một phần quan trọng trong quá trình bảo dưỡng thân xe.

(2) Tiến hành bảo dưỡng chống ăn mòn và chống gỉ
Chống ăn mòn và chống gỉ là nhiệm vụ chính trong việc bảo dưỡng các bộ phận dập ô tô. Cửa, các bộ phận kết cấu khung gầm, chắn bùn, dầm ngưỡng cửa và các bộ phận khác dễ bị xói mòn nhất bởi mưa, trầm tích và các chất làm tan tuyết.

Trong quá trình sử dụng hàng ngày, xe cần được vệ sinh thường xuyên, đặc biệt là sau khi mưa hoặc tuyết để kịp thời loại bỏ bụi bẩn bám trên thân xe và khung xe. Đối với những bộ phận dập bao phủ bị hư hỏng hoặc trầy xước sơn thì nên sơn lại càng sớm càng tốt để tránh lây lan rỉ sét do kim loại lộ ra ngoài. Đối với khung xe và các bộ phận kết cấu ẩn, bạn có thể thường xuyên kiểm tra xem lớp sơn chống rỉ nguyên bản có còn nguyên vẹn hay không và thực hiện gia cố chống gỉ nếu cần thiết.

(3) Tránh hư hỏng do ngoại lực không cần thiết đối với các bộ phận được dán tem
Mặc dù các bộ phận được đóng dấu của ô tô có độ bền nhất định nhưng chúng không được thiết kế để chịu những tác động thường xuyên hoặc quá tải. Trong quá trình sử dụng xe hàng ngày, bạn nên cố gắng tránh chống đỡ xe, làm xước lề đường, dùng vật cứng va vào cửa, cản xe,…. Các lực bên ngoài này có thể gây ra biến dạng dẻo của các bộ phận được dập. Ngay cả khi bề mặt dường như không phải là vấn đề lớn, nó có thể ảnh hưởng đến độ bền kết cấu bên trong.

Khi xếp hành lý, hàng hóa phải tuân thủ quy định về tải trọng của xe để tránh gây căng thẳng quá mức lên kết cấu thân xe trong thời gian dài do quá tải dẫn đến hư hỏng do mỏi.

(4) Chú ý đến sự biến dạng của cơ thể và những bất thường khi lắp ráp
Một khi các bộ phận được đóng dấu bị biến dạng, chúng thường biểu hiện những bất thường trong quá trình lắp ráp và sử dụng. Ví dụ, cửa đóng không êm, các khe hở không đều, tiếng ồn bất thường tăng lên, độ kín của thùng xe giảm, v.v. Những hiện tượng này có thể cho thấy các bộ phận kết cấu bị dập đã dịch chuyển hoặc biến dạng.

Khi phát hiện những sự cố như vậy, bạn nên đến cơ quan bảo dưỡng chuyên nghiệp để kiểm tra kịp thời, tránh việc sử dụng lâu dài sẽ khiến sự cố lan rộng và ảnh hưởng đến sự an toàn, tiện nghi của toàn bộ xe.

(5) Chuẩn hóa việc sửa chữa, thay thế sau tai nạn
Sau một vụ va chạm, cách sửa chữa các bộ phận bị đóng dấu là đặc biệt quan trọng. Đối với các bộ phận dập liên quan đến sự an toàn của kết cấu thân xe, chẳng hạn như dầm dọc, cột, dầm bệ, v.v., chúng phải được thay thế nghiêm ngặt theo tiêu chuẩn bảo dưỡng ban đầu của nhà máy và không được sửa chữa bằng cách kéo căng hoặc dùng búa đơn giản.

Việc sửa chữa tấm kim loại không thường xuyên có thể phá hủy độ bền ban đầu và đặc tính hấp thụ năng lượng của vật liệu, khiến phương tiện không thể bảo vệ hiệu quả trong một vụ tai nạn thứ cấp. Vì vậy, việc lựa chọn một tổ chức bảo trì có trình độ và năng lực kỹ thuật là sự đảm bảo quan trọng để duy trì hoạt động an toàn của các bộ phận dập.

(6) Chú ý kiểm tra hệ thống bịt kín và thoát nước
Có các cấu trúc khoang bên trong nhiều bộ phận được đóng dấu của ô tô, chẳng hạn như cửa ra vào, tấm ốp bên và cửa sau. Những khu vực này thường được thiết kế có lỗ thoát nước để thoát nước tích tụ. Nếu các lỗ thoát nước bị tắc do bụi bẩn và hơi ẩm đọng lại lâu ngày rất dễ gây ăn mòn bên trong.

Thường xuyên kiểm tra và làm sạch các lỗ thoát nước để giữ cho hệ thống thoát nước được thông suốt là cách hiệu quả để ngăn chặn sự ăn mòn bên trong của các bộ phận được dập.

(7) Thói quen sử dụng và bảo dưỡng xe tốt
Phát triển thói quen sử dụng xe tốt cũng là một khía cạnh quan trọng của việc bảo dưỡng các bộ phận dập ô tô. Ví dụ, tránh đỗ xe ở nơi có độ ẩm cao hoặc môi trường có tính ăn mòn cao trong thời gian dài; cố gắng chọn những bãi đỗ xe có điều kiện chỗ ở tốt; và tiến hành kiểm tra, bảo dưỡng xe định kỳ. Những cách thực hành tưởng chừng đơn giản này có thể giúp kéo dài tuổi thọ của các bộ phận được dán tem.

Các bộ phận dập của ô tô là cơ sở cốt lõi của cấu trúc thân xe và hiệu suất an toàn, chất lượng bảo trì của chúng liên quan trực tiếp đến độ tin cậy và an toàn khi lái xe của xe. Bằng cách tăng cường khả năng chống gỉ và chống ăn mòn, tránh hư hỏng bên ngoài, tiêu chuẩn hóa việc sửa chữa tai nạn và duy trì thói quen sử dụng xe tốt, tuổi thọ của các bộ phận được dán tem có thể được kéo dài một cách hiệu quả và xe có thể duy trì hoạt động ổn định và an toàn trong suốt vòng đời của nó. Bảo dưỡng khoa học các bộ phận dập ô tô là vấn đề quan trọng mà mỗi chủ xe và người hành nghề ô tô không nên bỏ qua.

Phương pháp bảo dưỡng bộ phận dập ô tô:

4. Các khiếm khuyết thường gặp và giải pháp cho các bộ phận được đóng dấu

Phụ tùng dập là thành phần không thể thiếu trong sản xuất hiện đại, được sử dụng rộng rãi trong các ngành công nghiệp như ô tô, đồ gia dụng, điện tử và thiết bị cơ khí. Quy trình dập mang lại những ưu điểm như hiệu quả sản xuất cao, sử dụng vật liệu cao và độ chính xác kích thước tốt. Tuy nhiên, trong thực tế sản xuất, các bộ phận được dán tem dễ có nhiều khuyết tật khác nhau. Nếu không được phát hiện và giải quyết kịp thời, điều này không chỉ ảnh hưởng đến chất lượng sản phẩm mà còn làm tăng chi phí sản xuất và tỷ lệ làm lại.

(1) Tổng quan về các khiếm khuyết thường gặp ở các bộ phận được đóng dấu
Các khuyết tật có thể xảy ra ở các bộ phận được dập trong quá trình dập chủ yếu bao gồm: gờ, cong vênh, vết nứt, rách, nếp nhăn, sai lệch kích thước và trầy xước bề mặt. Hầu hết các khiếm khuyết này liên quan đến tính chất vật liệu, thiết kế khuôn, thông số quy trình và hoạt động không đúng. Hiểu nguyên nhân của chúng giúp thực hiện các biện pháp khắc phục hiệu quả.

(2) Các loại khuyết tật chính và phân tích nguyên nhân
1) Gờ
Ngoại hình:
Các phần nhô ra sắc nhọn hoặc các mảnh kim loại nhỏ không đều trên các cạnh của bộ phận được dập.

Phân tích nguyên nhân:
Mép khuôn bị mòn hoặc khe hở không đều.
Lực đấm không đủ hoặc tốc độ đấm không đúng.
Độ cứng vật liệu cao hoặc độ dày không đồng đều.

Giải pháp:
Thường xuyên kiểm tra và mài các cạnh cắt của khuôn để đảm bảo độ hở đồng đều.
Điều chỉnh áp suất và tốc độ đột để đảm bảo cắt vật liệu trơn tru.
Lựa chọn vật liệu phù hợp hoặc thực hiện xử lý sơ bộ vật liệu.

2) Cong vênh và biến dạng
Ngoại hình:
Mặt phẳng của phần được dập không đồng đều, có biểu hiện uốn cong, cong vênh hoặc lồi cục bộ.

Phân tích nguyên nhân:
Ứng suất bên trong quá mức trong vật liệu hoặc độ dày không đồng đều.
Hỗ trợ khuôn không đủ hoặc định vị không chính xác.
Áp lực đấm quá mức hoặc tốc độ đấm quá nhanh.

Giải pháp:
Sử dụng quá trình ủ hoặc làm thẳng để giảm ứng suất bên trong vật liệu.
Tối ưu hóa thiết kế khuôn để tăng khả năng hỗ trợ và định vị chính xác.

Điều chỉnh áp suất và tốc độ để đảm bảo lực đồng đều.

3) Vết nứt
Ngoại hình:
Các vết nứt xuất hiện trên bề mặt hoặc các cạnh của phần được dập, đôi khi kéo dài toàn bộ chiều dày.

Phân tích nguyên nhân:
Độ dẻo của vật liệu không đủ hoặc có khuyết tật.
Bán kính các góc nhọn của khuôn dập quá nhỏ dẫn đến tập trung ứng suất cục bộ.
Tốc độ đột quá cao khiến vật liệu bị giãn quá mức. Giải pháp:
Lựa chọn vật liệu có độ dẻo tốt và kiểm soát các khuyết tật của vật liệu.
Tối ưu hóa thiết kế khuôn, tăng bán kính phi lê và giảm nồng độ ứng suất.
Điều chỉnh tốc độ dập để tránh vật liệu bị giãn quá mức.

4) Rách hoặc nhăn
Triệu chứng:
Các vết rách, nếp nhăn xuất hiện trên bề mặt của các bộ phận được dán tem, ảnh hưởng đến hình thức và hiệu suất.

Phân tích nguyên nhân:
Bôi trơn vật liệu không đủ hoặc không đồng đều.
Khe hở khuôn quá nhỏ dẫn đến ứng suất không đồng đều trên vật liệu.
Độ dày hoặc độ cứng của vật liệu không đồng đều, dễ gây nếp nhăn.

Giải pháp:
Sử dụng chất bôi trơn chất lượng cao để đảm bảo ứng dụng đồng đều.
Kiểm tra khe hở khuôn và điều chỉnh kích thước khe hở phù hợp.
Chọn vật liệu đồng nhất và thực hiện xử lý nhiệt hoặc hiệu chỉnh nếu cần thiết.

5) Độ lệch chiều
Triệu chứng:
Kích thước của các bộ phận được dập vượt quá phạm vi dung sai, gây khó khăn cho việc lắp ráp.

Phân tích nguyên nhân:
Thiết kế khuôn không hợp lý hoặc khuôn bị mòn nghiêm trọng.
Áp suất máy dập không ổn định hoặc hoạt động không đúng cách.
Độ đàn hồi đàn hồi của vật liệu không được xem xét hoặc các thông số quá trình dập không khớp.

Giải pháp:
Tối ưu hóa thiết kế khuôn, thường xuyên kiểm tra, sửa chữa khuôn.
Đảm bảo áp suất máy dập ổn định và tuân thủ nghiêm ngặt quy trình vận hành.
Xem xét khả năng phục hồi của vật liệu trong giai đoạn thiết kế và điều chỉnh kích thước khuôn cho phù hợp.

6) Trầy xước hoặc mài mòn bề mặt
Triệu chứng:
Các vết xước, trầy xước hoặc vết lõm xuất hiện trên bề mặt các bộ phận được dán tem, ảnh hưởng đến hình thức bên ngoài.

Phân tích nguyên nhân:
Bề mặt khuôn gồ ghề hoặc có tạp chất.
Xử lý vật liệu không đúng cách, dẫn đến va chạm hoặc ma sát.
Bôi trơn không đủ, tăng ma sát giữa vật liệu và khuôn.

Giải pháp:
Thường xuyên đánh bóng bề mặt khuôn và làm sạch tạp chất.
Cải tiến phương pháp xử lý vật liệu để tránh va chạm.
Đảm bảo bôi trơn đủ và đều để giảm ma sát.

(3) Các biện pháp phòng ngừa đối với các khuyết tật của bộ phận dập
Lựa chọn và xử lý vật liệu
Vật liệu chất lượng cao là cơ sở để giảm khuyết tật dập.
Sử dụng các quy trình như ủ, làm thẳng hoặc kéo dãn trước để giảm ứng suất bên trong và cải thiện độ dẻo của vật liệu.

Thiết kế và bảo trì khuôn mẫu
Thiết kế hợp lý góc cắt khuôn, khe hở và bán kính phi lê.
Thường xuyên kiểm tra, mài lại và bôi trơn khuôn để kéo dài tuổi thọ.

Tối ưu hóa thông số quy trình
Đặt áp suất dập, tốc độ và độ hở khuôn hợp lý. Điều chỉnh quy trình được thực hiện cho các bộ phận có vật liệu hoặc độ dày khác nhau.

Hoạt động tiêu chuẩn hóa
Người vận hành tuân thủ nghiêm ngặt các thông số kỹ thuật của quy trình và quy trình an toàn.
Người vận hành được đào tạo thường xuyên để nâng cao kỹ năng kỹ thuật và khả năng xử lý sự cố.

Kiểm tra và kiểm soát chất lượng
Việc kiểm tra kích thước, bề mặt và hiệu suất được tiến hành trên các bộ phận được dán tem.
Cơ chế phản hồi lỗi được thiết lập để điều chỉnh kịp thời các thông số quy trình và thiết kế khuôn.

Các bộ phận được dập được sử dụng rộng rãi trong sản xuất hiện đại, nhưng các khuyết tật như gờ, cong vênh, nứt, rách, nhăn, sai lệch kích thước và trầy xước bề mặt là phổ biến trong quá trình sản xuất. Những vấn đề này thường xuất phát từ đặc tính vật liệu, thiết kế khuôn, thông số quy trình và vận hành không đúng. Bằng cách lựa chọn vật liệu một cách khoa học, tối ưu hóa thiết kế khuôn, điều chỉnh hợp lý các thông số quy trình, tiêu chuẩn hóa quy trình vận hành và thiết lập hệ thống kiểm tra và bảo trì toàn diện, các khuyết tật trên các bộ phận được dán tem có thể được giảm thiểu một cách hiệu quả, nâng cao chất lượng sản phẩm và hiệu quả sản xuất.

5. Các câu hỏi thường gặp (FAQ) về Phụ tùng ô tô có tem

Trong ngành sản xuất ô tô, các bộ phận được dán tem là những bộ phận quan trọng, bao gồm tấm thân xe, bộ phận kết cấu khung gầm, tấm cửa và nắp động cơ. Những bộ phận này đóng vai trò quan trọng trong việc đảm bảo độ bền, vẻ ngoài và sự an toàn của toàn bộ chiếc xe. Tuy nhiên, do quá trình dập liên quan đến vật liệu, khuôn mẫu, thiết bị và các thông số quy trình nên nhiều vấn đề khác nhau thường phát sinh trong quá trình thiết kế, sản xuất và ứng dụng các bộ phận được dán tem ô tô.

(1) Phụ tùng được dán tem ô tô là gì?
Câu 1: Các bộ phận được dán tem ô tô là gì?
Các bộ phận được dán tem ô tô là các bộ phận được gia công từ các tấm kim loại thành hình dạng mong muốn thông qua quy trình dập. Chúng chủ yếu bao gồm các bộ phận kết cấu thân xe (như khung xe, dầm ngang), các bộ phận bọc thân xe (như mui động cơ, cửa, chắn bùn) và các bộ phận an toàn (như dầm chống va chạm). Các bộ phận dập là không thể thiếu trong sản xuất ô tô do độ chính xác cao, hiệu quả cao và độ bền cao.

Câu 2: Vật liệu chính được sử dụng cho các bộ phận được dán tem ô tô là gì?
Các vật liệu phổ biến bao gồm thép cacbon thấp, thép tạo hình nóng, thép cường độ cao và hợp kim nhôm. Khi lựa chọn vật liệu, cần xem xét độ bền, độ dẻo dai, khả năng chống ăn mòn và khả năng dập của bộ phận.

(2) Những khiếm khuyết thường gặp ở phụ tùng tem ô tô
Câu 3: Những khiếm khuyết nào thường gặp ở các bộ phận được dán tem ô tô?
Các bộ phận được dán tem ô tô có thể biểu hiện các lỗi sau trong quá trình sản xuất:
Burrs: Các cạnh sắc nét hoặc không đều trên một phần.
Cong vênh: Bề mặt chi tiết không đều hoặc bị cong.
Vết nứt: Vật liệu bị vỡ dưới ứng suất cục bộ.
Nếp nhăn: Các nếp gấp hoặc gợn sóng xuất hiện trên bề mặt chi tiết.
Độ lệch kích thước: Kích thước của bộ phận vượt quá dung sai thiết kế.
Trầy xước bề mặt: Bề mặt vật liệu bị hư hỏng trong quá trình dập.

Câu 4: Nguyên nhân chính của những khiếm khuyết này là gì?
Những khiếm khuyết chủ yếu xuất phát từ các khía cạnh sau:
Vấn đề về vật liệu: Độ dày tấm không đồng đều, độ cứng quá mức hoặc ứng suất bên trong.
Thiết kế khuôn không hợp lý: Bán kính lưỡi cắt quá nhỏ, khe hở không đều, hỗ trợ không đủ.
Thông số quy trình không phù hợp: Tốc độ dập, áp suất và bôi trơn không hợp lý.
Hoạt động không chuẩn: Người vận hành không đủ kinh nghiệm hoặc bảo trì thiết bị không đúng cách.

(3) Làm thế nào để ngăn ngừa khuyết tật ở các bộ phận được đóng dấu trên ô tô?

Câu 5: Có thể ngăn ngừa được các khuyết tật trong bộ phận dập ô tô không?
Có, bằng cách lựa chọn vật liệu khoa học, tối ưu hóa thiết kế khuôn, kiểm soát các thông số quy trình và tiêu chuẩn hóa hoạt động, tỷ lệ lỗi có thể được giảm thiểu một cách hiệu quả.

Câu 6: Thiết kế khuôn ảnh hưởng đến chất lượng của các bộ phận được đóng dấu như thế nào?
Khuôn là công cụ cốt lõi trong sản xuất các bộ phận được đóng dấu. Một thiết kế khuôn hợp lý có thể:
Giảm sự tập trung ứng suất, ngăn ngừa nứt, cong vênh.
Tối ưu hóa các cạnh cắt và khoảng hở, giảm gờ.
Mang lại sự hỗ trợ đồng đều, ngăn ngừa nếp nhăn.

Q7: Làm thế nào để tối ưu hóa các thông số quá trình dập?
Tốc độ dập: Quá nhanh có thể dẫn đến nứt, còn quá chậm có thể làm giảm hiệu quả sản xuất.
Áp suất dập: Cần được điều chỉnh theo độ dày và độ cứng của vật liệu.
Quản lý bôi trơn: Sử dụng chất bôi trơn chất lượng cao để đảm bảo sự tiếp xúc trơn tru giữa vật liệu và khuôn.

(4) Lựa chọn vật liệu cho các bộ phận dập ô tô
Câu hỏi 8: Các vật liệu khác nhau ảnh hưởng như thế nào đến hiệu suất của các bộ phận được dán tem?
Thép carbon thấp: Khả năng dập tốt, giá thành thấp nhưng độ bền thấp hơn.
Thép cường độ cao (HSS): Cường độ cao, thích hợp làm các bộ phận an toàn nhưng khó đóng dấu hơn.
Thép cường độ cao tiên tiến (AHSS): Phù hợp với các hình dạng phức tạp và yêu cầu cường độ cao, yêu cầu quá trình dập nóng.
Hợp kim nhôm: Được ưa chuộng cho các bộ phận nhẹ nhưng dễ bị nhăn và đàn hồi.

Câu 9: Xu hướng trọng lượng nhẹ của ô tô ảnh hưởng như thế nào đến việc lựa chọn vật liệu?
Với yêu cầu của phương tiện năng lượng mới và bảo tồn năng lượng và bảo vệ môi trường, việc ứng dụng hợp kim nhôm, hợp kim magiê và thép cường độ cao ngày càng trở nên phổ biến. Việc làm nhẹ vật liệu có thể làm giảm trọng lượng cơ thể và cải thiện hiệu quả sử dụng nhiên liệu, nhưng nó đặt ra yêu cầu cao hơn đối với quy trình dập, đòi hỏi phải tối ưu hóa khuôn và các thông số quy trình.

(5) Kiểm tra và kiểm soát chất lượng các bộ phận dập ô tô
Q10: Làm thế nào để kiểm tra chất lượng của các bộ phận dập ô tô?
Các phương pháp phổ biến bao gồm:
Kiểm tra kích thước: Sử dụng máy đo tọa độ (CMM) hoặc quét laser để đo kích thước bộ phận.
Kiểm tra bề mặt: Kiểm tra bằng mắt hoặc kiểm tra quang học để phát hiện các khuyết tật như vết trầy xước, nếp nhăn.
Kiểm tra đặc tính cơ học: Kiểm tra độ bền kéo, va đập và độ cứng để đảm bảo độ bền của bộ phận đáp ứng yêu cầu.

Câu hỏi 11: Làm thế nào để đảm bảo chất lượng ổn định của các bộ phận được sản xuất hàng loạt?
Kiểm soát chặt chẽ lô nguyên liệu và độ đồng đều về độ dày.
Thường xuyên kiểm tra tình trạng khuôn, sửa chữa, bảo trì kịp thời. Thiết lập các thông số quy trình được tiêu chuẩn hóa để đảm bảo tốc độ, áp suất và bôi trơn phù hợp.
Đưa vào sử dụng thiết bị kiểm tra tự động nhằm phát hiện và loại bỏ kịp thời các bộ phận bị lỗi.

(6) Xu hướng gia công phụ tùng dập ô tô
Câu 12: Xu hướng phát triển trong tương lai của các bộ phận dập ô tô là gì?
Độ bền cao và nhẹ: Thép cường độ cao, hợp kim nhôm và vật liệu composite sẽ được sử dụng rộng rãi.
Độ chính xác và thông minh: Thiết kế khuôn kết hợp với mô phỏng CAE, thiết bị dập thông minh giúp nâng cao độ chính xác và tính nhất quán.
Sản xuất tự động: Robot bốc xếp, kiểm tra tự động và phản hồi dữ liệu để nâng cao hiệu quả và chất lượng.
Bảo vệ môi trường và tiết kiệm năng lượng: Tối ưu hóa hệ thống bôi trơn và giảm lãng phí vật liệu để đạt được sản xuất xanh.

Q13: Việc bảo trì, bảo dưỡng các bộ phận dập ô tô có quan trọng không?
Rất quan trọng. Sự mài mòn của khuôn, trục trặc của thiết bị dập hoặc bôi trơn không đủ sẽ ảnh hưởng trực tiếp đến chất lượng bộ phận. Bảo trì thường xuyên có thể giảm tỷ lệ lỗi, kéo dài tuổi thọ khuôn và đảm bảo sự ổn định trong sản xuất.

Phụ tùng dập ô tô là bộ phận cơ bản không thể thiếu trong sản xuất xe, chất lượng của chúng ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và hình thức của xe. Các vấn đề thường gặp bao gồm gờ, cong vênh, vết nứt, nếp nhăn, sai lệch kích thước và trầy xước bề mặt. Những vấn đề này chủ yếu liên quan đến tính chất vật liệu, thiết kế khuôn, thông số quy trình và quy trình vận hành. Thông qua lựa chọn vật liệu khoa học, thiết kế khuôn tối ưu, kiểm soát hợp lý các thông số quy trình, vận hành được tiêu chuẩn hóa và thiết lập hệ thống kiểm tra toàn diện, tỷ lệ lỗi có thể được giảm một cách hiệu quả, đồng thời có thể cải thiện chất lượng bộ phận và hiệu quả sản xuất.

Khi ngành công nghiệp ô tô phát triển theo hướng sản xuất nhẹ, độ bền cao và thông minh, các yêu cầu kỹ thuật đối với các bộ phận dập ô tô ngày càng cao hơn. Các công ty cần liên tục tập trung vào vật liệu mới, quy trình mới và công nghệ sản xuất thông minh để đảm bảo rằng các bộ phận dập đáp ứng các yêu cầu về an toàn và thẩm mỹ đồng thời đạt được hiệu quả sản xuất cao và chi phí thấp.
